Как проверить питание в цепи автомобиля

Мультиметр показывает 12 вольт. Питание есть. Значит, проводка исправна, а виноват сам потребитель — лампа, мотор, блок управления.

Вывод логичный. И очень часто неверный.

Разберём, почему измерение напряжения само по себе почти ничего не доказывает, как проверить цепь под нагрузкой и — что важнее — в каких цепях так проверять нельзя.

Задача, с которой всё начинается

Не светит лампа ближнего света.

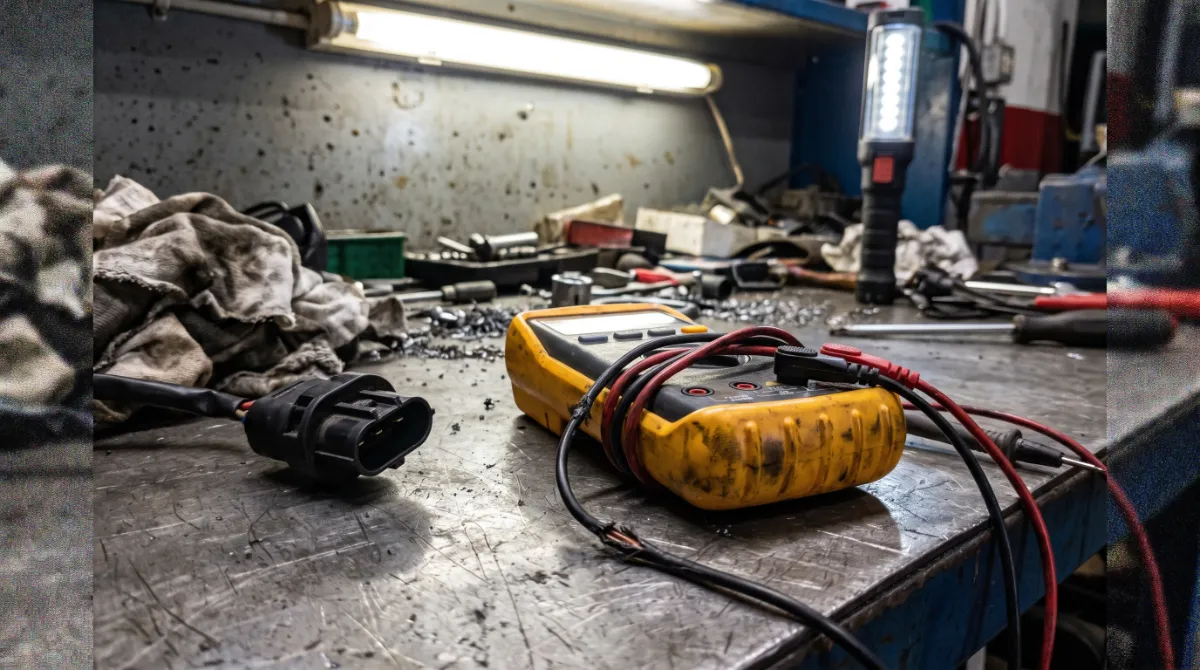

Снимаем разъём, подключаем мультиметр к разъёму лампы. Видим примерно 12 вольт.

Кажется, всё очевидно: питание приходит, проблема в самой лампе. Ставим другую — и она либо не горит вообще, либо светит еле-еле.

Питание есть. Лампа новая. А света нет.

Почему мультиметр показывает 12 вольт на неисправной цепи

Дело в том, что мультиметр практически не нагружает цепь. Ток через измерительную цепь идёт ничтожный.

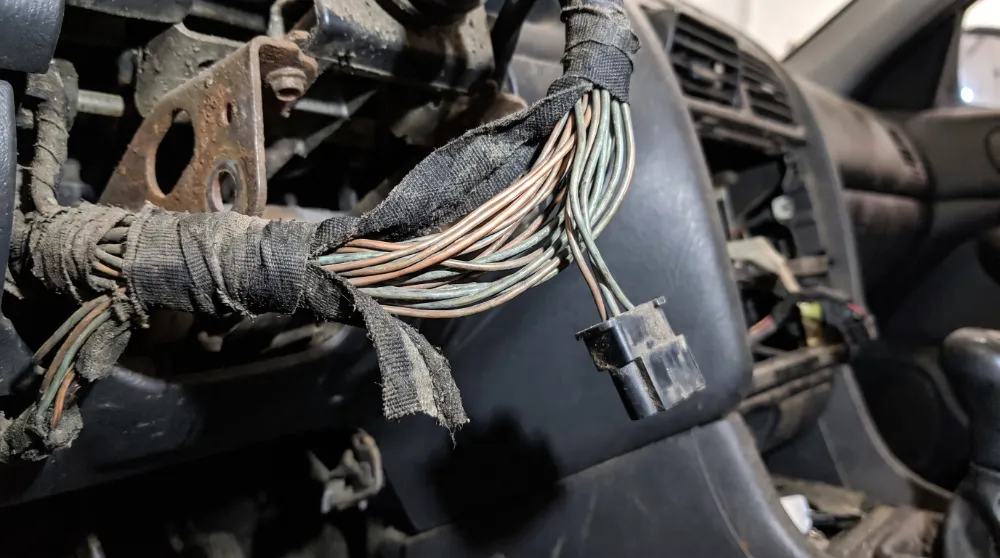

А теперь представьте окисленный контакт. Или провод, у которого из целого жгута жилок осталось несколько. Или соединение, которое держится на честном слове.

Пока ток почти не идёт, такой участок ведёт себя прилично: мультиметр покажет нормальные 12 вольт. Но как только подключается реальный потребитель и через цепь должен пойти рабочий ток, на повреждённом участке возникает падение напряжения. До лампы доходит уже совсем не то, что вы намерили.

Повреждённые жилы и окисление внутри жгута — типовая причина, при которой напряжение без нагрузки остаётся нормальным.

Начинающий на этом месте делает вывод: «12 вольт есть, значит проводка целая». Диагност идёт дальше и проверяет другое: способна ли эта цепь работать под нагрузкой.

Есть напряжение — ещё не значит, что цепь исправна.

Как проверить цепь под нагрузкой контрольной лампой

Инструмент для такой проверки — обычная автомобильная лампа накаливания подходящей мощности. Её называют нагрузочной контролькой.

Лампа заставляет цепь не просто показать напряжение, а реально отдать ток. И тут скрытые неисправности начинают проявляться.

Простейшая нагрузочная контролька: лампа накаливания и два провода с зажимами.

Как читать результат

• Лампа горит в полный накал — цепь способна отдать нужный ток. Провод, контакты и соединения в порядке, причину ищем в другом месте.
• Горит тускло — где-то на участке повышенное сопротивление. Продолжаем локализацию.
• Не горит совсем — обрыв или контакт, который под нагрузкой полностью теряет проводимость.

Что именно вызывает просадку: окисление, плохой контакт, частично переломанный провод, повреждённые жилы, повышенное сопротивление в соединении.

Какой мощности брать лампу

5 Вт — удобная базовая нагрузка для проверки многих цепей. Она достаточно нагружает провод, чтобы выявить проблемы, которые обычная прозвонка или измерение напряжения не покажут.

Для силовых цепей берут 21 Вт, 60 Вт и более серьёзную нагрузку — в зависимости от того, какую цепь проверяют.

Где контрольная лампа даёт ложный результат

Вот здесь заканчивается приём и начинается диагностика.

Лампой нельзя проверять всё подряд. Иначе диагност сам создаст проблему во время проверки.

Возьмём другую ситуацию. Проверяем не силовую 12-вольтовую цепь, а опорное напряжение 5 В, которое блок управления подаёт на датчик. Мультиметр показывает 5 вольт.

Возникает соблазн сделать то же самое: подключить лампочку и проверить эти 5 вольт под нагрузкой.

Здесь нужно остановиться. Принцип работы этой цепи совсем другой.

Пятивольтовая линия питания датчиков рассчитана на небольшой ток. Её задача — не питать мощный потребитель, а обеспечить работу электроники датчика. Если вместо датчика подключить к ней лампу на 5 Вт, вы создадите нагрузку, на которую цепь не рассчитана.

Что произойдёт: напряжение резко просядет, лампа нормально не загорится, диагност сделает вывод «питание неисправно». Хотя с цепью всё в порядке.

Проблему создал способ проверки.

Второй случай: диагност сам создаёт неисправность

Ситуация ещё показательнее. Нужно проверить, приходит ли питание на ЭБУ двигателя.

Логика кажется простой: снимаем разъём с блока, включаем зажигание, мультиметром проверяем нужные контакты. На одном из выводов питания нет. Вывод: «Вот и причина, на ЭБУ не приходит питание».

Не спешите. В некоторых схемах отсутствие этого питания при снятом разъёме — абсолютно закономерный результат. Более того, его отсутствие создали вы сами, когда отсоединили блок.

Как устроено питание ЭБУ: клеммы 15, 30 и 87

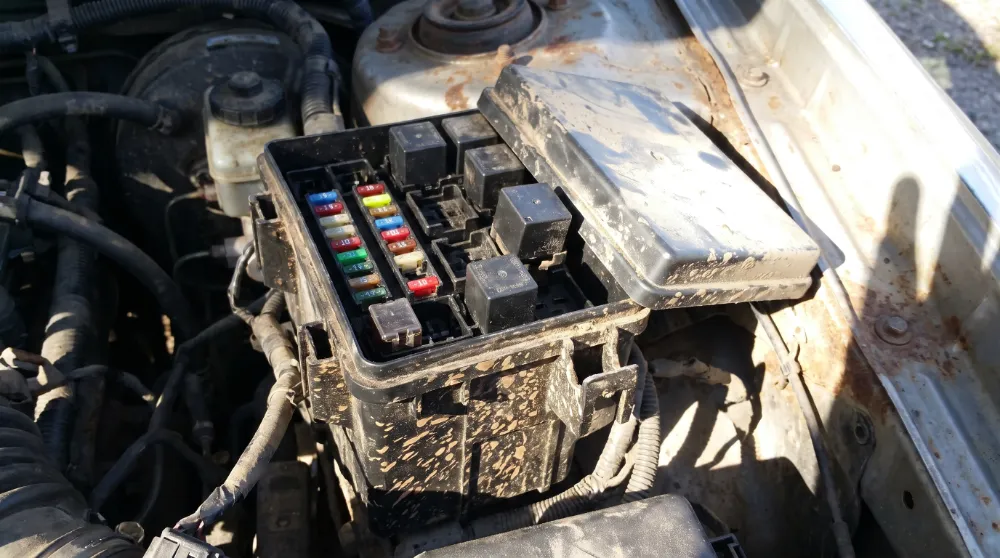

Главное реле живёт в блоке предохранителей и реле. Именно оно подаёт на блок управления силовое питание.

Один из распространённых вариантов работает не так, что после включения зажигания на блок сразу приходит всё силовое питание. Процесс идёт в несколько этапов:

1. Включаем зажигание. На определённый контакт ЭБУ приходит 15-я клемма — плюс после включения зажигания. Это ещё не основное силовое питание, по этому сигналу блок только частично просыпается.
2. ЭБУ включает главное реле. После частичного пробуждения блок сам подаёт управляющий сигнал на главное реле — его также называют main relay или реле 87-й клеммы.
3. Главное реле срабатывает. Через его контакты постоянный силовой плюс с 30-й клеммы попадает на 87-ю клемму. И уже по ней силовое питание приходит на ЭБУ.

Что происходит, когда мы снимаем разъём

Мы физически разрываем цепь, по которой ЭБУ должен управлять главным реле.

Блок уже не может дать реле команду на включение. Реле не срабатывает. Значит, 87-я клемма не появляется.

Берём мультиметр, проверяем контакт и видим 0 В.

И здесь легко сделать совершенно неправильный вывод: «Нашёл, на блок не приходит питание». Хотя питание не появилось именно потому, что для проверки мы сняли разъём.

Получается парадокс. Диагност ищет неисправность. Своей проверкой меняет состояние электрической схемы. Получает результат, которого в нормальном режиме работы автомобиля вообще не было бы. И принимает этот результат за неисправность.

В такой схеме питание нужно проверять при подключённом ЭБУ, получая доступ к нужным контактам со стороны проводов разъёма.

Почему универсальных правил не существует

Евгений Мацкевич отдельно подчёркивает: описанная схема — один из распространённых вариантов организации питания ЭБУ, а не универсальный закон. Есть и другая архитектура, где постоянное питание с 30-й клеммы уже присутствует на блоке, а главное реле управляется иначе. Там снятие разъёма не обязательно даст тот же результат.

Поэтому вывод вообще не про то, снимать разъём или не снимать.

Нельзя запомнить «питание всегда проверяем лампочкой» или «ЭБУ всегда проверяем только так». Такого универсального правила нет.

Прежде чем выбрать инструмент проверки, нужно ответить себе на пять вопросов:

• что это за цепь;
• какое напряжение в ней должно быть;
• какой ток она должна отдавать;
• какой потребитель к ней подключён;
• допустимо ли вообще нагружать её выбранным способом.

Что запомнить

Контрольная лампа — действительно очень полезный инструмент автоэлектрика. Но полезным его делает не сама лампочка. Полезным его делает понимание, где, когда и зачем её использовать.

В диагностике недостаточно знать «как проверить». Гораздо важнее сначала ответить: что именно я сейчас проверяю и как эта цепь должна работать.

Иначе можно найти неисправность, которой в автомобиле до начала вашей диагностики не существовало.

---

Материал подготовлен по разборам преподавателей Mers Academy: Виталия Кострицкого — логика проверки цепей под нагрузкой, и Евгения Мацкевича — организация питания ЭБУ и работа главного реле.

---
